HSV-130U系列總線式交流伺服驅動單元
伺服驅動HSV-130U系列總線式交流伺服驅動單元為380V驅動單元，包括電源模塊，伺服模塊和主軸模塊，采用模塊化結構設計，電源模塊與軸模塊分開。
使用說明下載產品特點
Features1，結構緊湊，節約電柜體積。
2，搭配超級電容模塊，意外斷電情況下，防止重力軸下落，實現刀具回退。
3，驅動模塊之間存在能量交換，具有節能效果。
產品參數
Product parameters模塊規格 |
輸入電壓（V） |
開關頻率 （kHz） |
輸出電流(A) |
短時最大電流 (A) |
540V DC |
10kHz |
2×9.0 |
2×18.0 |
|
HSV-130U-D1-5.5 |
540V DC |
8kHz |
16 |
28 |
16kHz |
9.6 |
|||
HSV-130U-D1-7.5 |
540V DC |
8kHz |
24 |
42 |
16kHz |
14 |
HSV-130U-D系列伺服模塊驅動規格及基本參數說明
模塊型號 |
輸入電壓（V） |
開關頻率 （kHz） |
輸出電流(A) |
短時最大電流 (A) |
HSV-130U-S-5.5 |
540V DC |
8kHz |
16 |
28 |
16kHz |
9.6 |
|||
HSV-130U-S-7.5 |
540V DC |
8kHz |
24 |
42 |
16kHz |
14 |
?HSV-130U-S系列主軸模塊驅動規格及基本參數說明

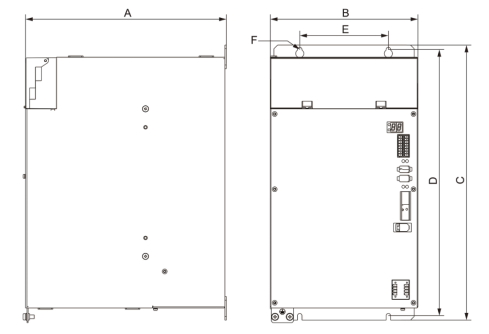

產品尺寸
Product Size
產品型號 |
A |
B |
C |
D |
E |
F |
|
HSV-130U-PS-22 HSV-130U-D2-3 HSV-130U-D1-5.5 HSV-130U-S-5.5 |
200 |
80 |
256 |
244 |
48 |
φ6 |
|
HSV-130U- D1-7.5 HSV-130U-S-7.5 |
200 |
100 |
256 |
244 |
48 |
φ6 |
