HSV-160B+ 系列伺服驅動單元
伺服驅動該系列為低壓220V伺服驅動單元，支持脈沖及模擬量控制。 · AC220V輸入 · 支持脈沖控制和模擬量控制 · 僅支持增量式編碼器 · 產品型號說明(示例：HSV-160B+ -010)
使用說明下載產品特點
FeaturesHSV |
— |
160B+ |
— |
010 |
|
（1） |
（2） |
（3） |
（4） |
?
序號 |
含義 |
（1） |
華中數控伺服驅動單元 |
（2） |
160B+系列驅動單元 |
（3） |
驅動規格 |
（4） |
其他附加功能 |
l? 驅動型號及編碼器接口
規格及型號 |
電機編碼器接口 |
|
產品系列 |
規格 |
增量式 |
HSV-160B+- |
010/020/030/050/075 |
ü? ? |
產品參數
Product parametersl? 驅動規格及基本參數說明
規格 |
額定電流（A） |
最大電流（A） |
HSV-160B+-010 |
4.8 |
7.2 |
HSV-160B+-020 |
6.9 |
10.4 |
HSV-160B+-030 |
9.6 |
14.4 |
HSV-160B+-050 |
16.8 |
25.2 |
HSV-160B+-075 |
24.8 |
37.3 |
產品尺寸

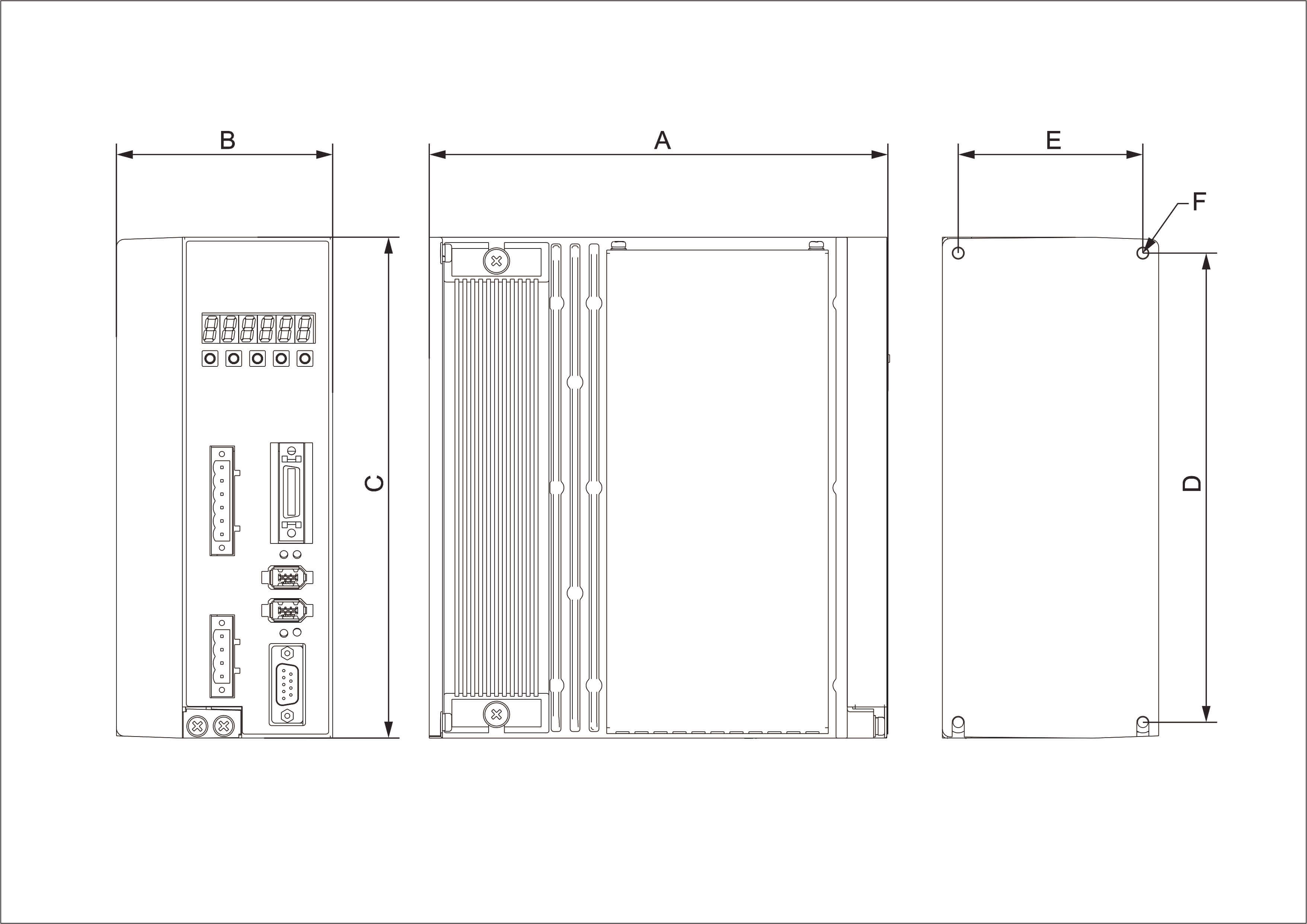

Product Sizel? 外形及安裝尺寸
?
產品型號 |
A |
B |
C |
D |
E |
F |
HSV-160B+ ? - 010 |
143.2 |
72 |
171.6 |
160 |
57.7 |
φ4.6 |
HSV-160B+ ? - 020/030 |
174 |
82 |
190 |
178 |
70 |
φ4.6 |
HSV-160B+ ? - 050/075 |
218.5 |
100 |
260 |
245 |
80 |
φ5 |
