產品概述
product description
查看大圖

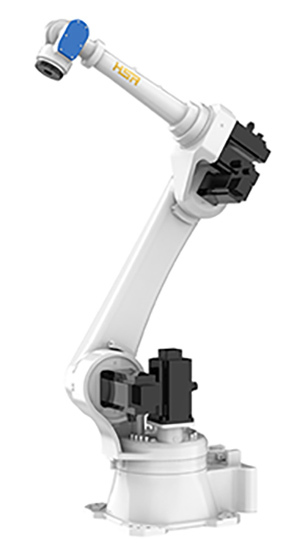

HSR-JR680工業機器人
JR六軸機器人系列HSR-JR680是華數機器人最新推出的一款通用型中大負載六軸機器人，在研發設計初始即考慮多種使用工況，如搬運、焊接、打磨、去毛刺等，性能達到同類產品先進水平。
使用說明下載產品特點
Features整機具備以下特點：
高剛度高速度，整機設計采用有限元分析盡心力學分析，結合華數機器人豐富的機器人設計經驗，鑄就HSR-JR680優異的結構剛度；同時優化電機選型和減速比配置，整機末端合成速度最高達到4m/s①。
高精度，為滿足焊接、打磨、去毛刺等對軌跡精度有嚴格要求的工作，HSR-JR680傳動系統經過精心設計和嚴格工藝組裝，盡可能消除傳動系統傳動誤差，重復定位精度達到±0.07mm，為國內還同類產品先進水平。
工作范圍寬廣靈活，各軸運動范圍大，臂展2200mm，可以覆蓋眾多工作場景，手腕結構緊湊，可以在狹窄空間內靈活轉動。
高負載，四五六軸負載余量達到25%，免除夾具設計時緊張的重量控制，給設計留下更多空間，在某些情況下盡可作為100kg負載機器人使用②。同時富余的安全余量意味著更高安全系數與更長使用壽命。
高防護，手臂防護等級達到IP65，杜絕灰塵、廢屑、液體污染，適用于打磨、去毛刺等惡劣工況，提供持續穩定的生產力，降低維護保養成本，為您創造更多價值。
產品參數
Product parameters| 工業機器人 | HSR-JR680 | |
| 自由度 | 6 | |
| 額定負載 | 80Kg | |
| 最大工作半徑 | 2200.4mm | |
| 重復定位精度 | ±0.07mm | |
| 運動范圍 | J1 | ±180° |
| J2 | -160°/70° | |
| J3 | +10°/265° | |
| J4 | ±360° | |
| J5 | ±110° | |
| J6 | ±360° | |
| 額定速度 | J1 | 85°/s,1.48rad/s |
| J2 | 85°/s,1.48rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| 最高速度 | J1 | 127°/s,2.21rad/s |
| J2 | 127°/s,2.21rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| 容許慣性矩 | J6 | 25kg㎡ |
| J5 | 32.7kg㎡ | |
| J4 | 32.7kg㎡ | |
| 容許扭矩 | J6 | 330Nm |
| J5 | 340Nm | |
| J4 | 400Nm | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 8米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 本體預留信號線 | 26位(航空插頭接線方式：焊接) | |
| 預留氣路 | 3*Φ10 | |
| 電源容量 | 7.5kVA | |
| 額定功率 | 5.5kW | |
| 額定電壓 | 3相AC380V? ? 50Hz | |
| 額定電流 | 10.8A | |
| 本體防護等級 | IP54/IP65（手腕） | |
| 安裝方式 | 地面安裝 | |
| 本體重量 | 720kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜重量 | 180KG | |
| 控制柜尺寸 | 840mm（寬）*560mm（厚）*1330mm（高）-立式 | |

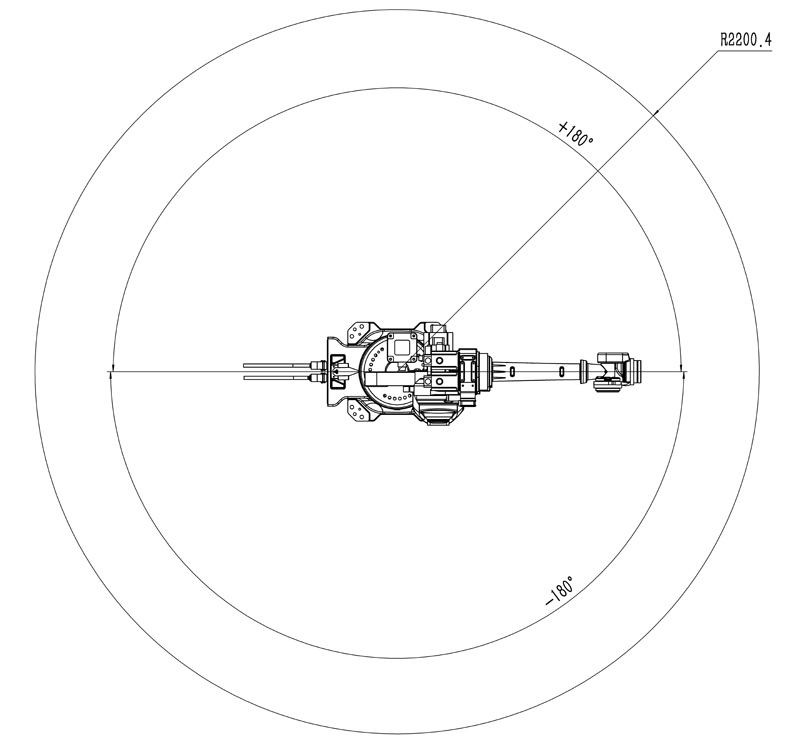

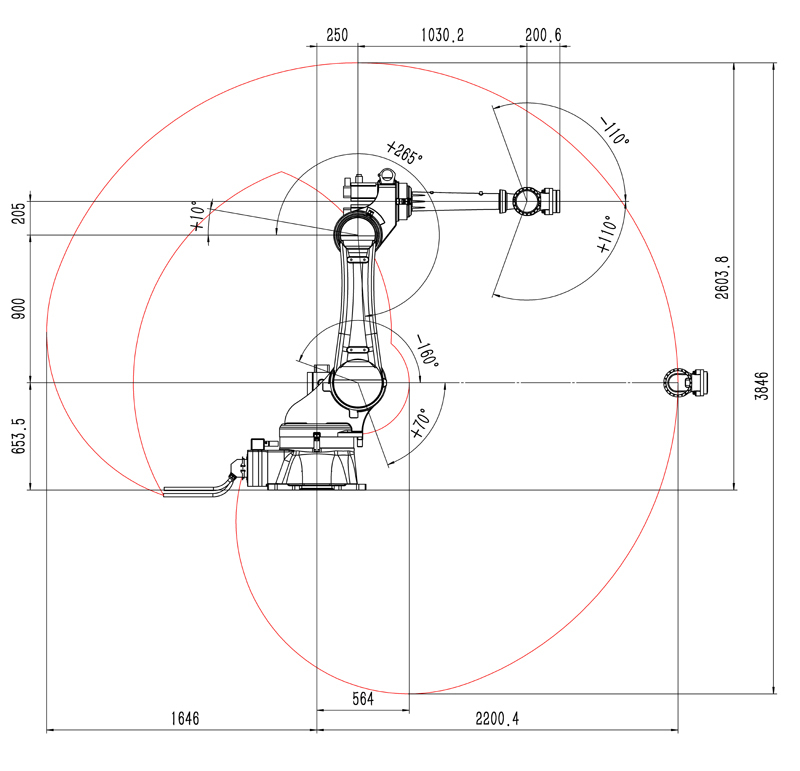

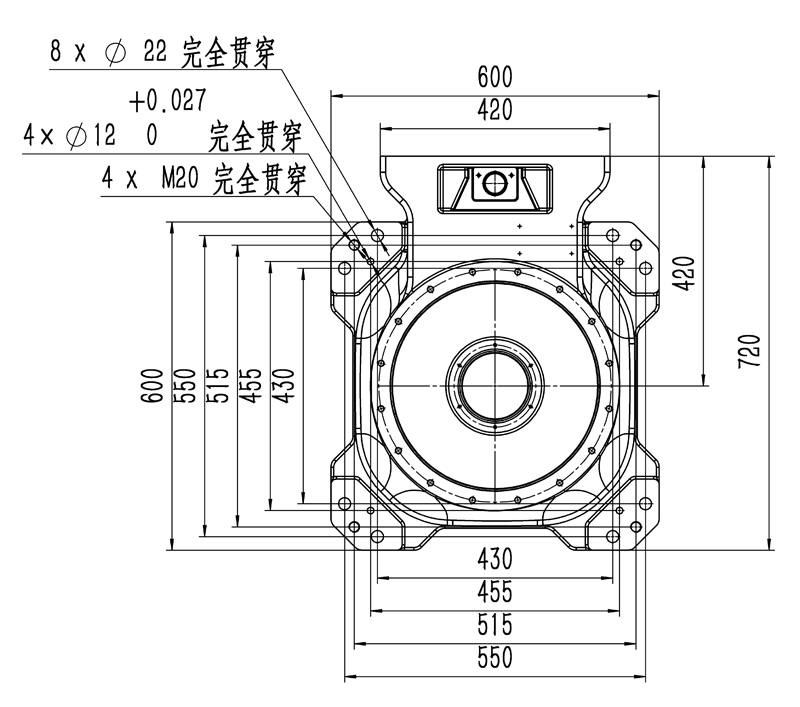

產品尺寸
Product Size
